產品詳情

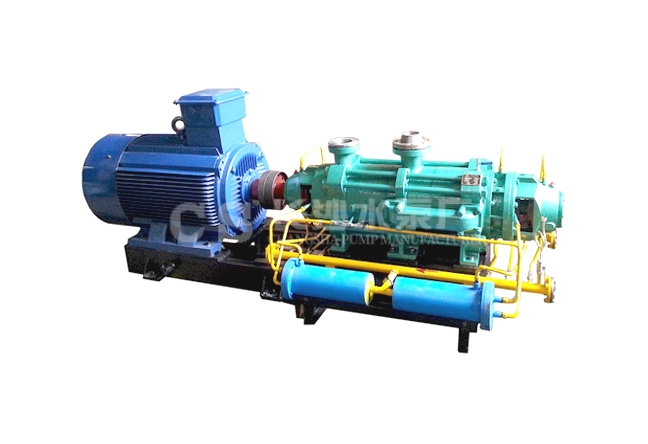

ZPDG型自平衡鍋爐給水泵結構特點及性能參數簡介
ZPDG型自平衡多級鍋爐給水泵概述：
ZPDG型高效自平衡鍋爐給水泵泵是我公司為了滿足用戶的需要，以及加速國內高壓多級泵的技術發展，我公司采用了多家國外同行生產產品的先進技術，結合本公司多年設計經驗，使用國家推薦的高效節能水力模型，依據API610標準研究開發的高效高壓多級離心泵產品。該產品在國際行業內處于技術領先地位。具有高效區間寬、性能范圍廣、耐汽蝕性能好、使用壽命長、運轉安全平穩、噪音低、易損件少、安裝檢修方便等優點。使得該產品的可靠性得到了極大的提高，無故障運行時間是普通泵的3倍以上，用戶維護成本大大降低，從而降低泵的壽命周期內成本。
ZPDG型自平衡多級鍋爐給水泵結構特點：
ZPDG型高壓自平衡節段式離心泵將傳統多級離心泵的結構形式進行了創新，取消了多級離心泵的軸向力平衡機構，是采用了平衡盤或平衡鼓結構的D、DG型多級離心泵最好的替代品。
由于無平衡裝置，既無平衡盤的摩擦損失又無平衡環的回流損失，所以水泵整體效率比同類其他多級泵提高了5-14%，同時也徹底解決了因平衡裝置失效而導致的平衡盤和平衡盤座的磨損或轉子咬死等各種故障，不僅延長了水泵的使用壽命，而且間接降低了維護成本。多年的用戶使用反饋及現場運行證明，該產品的使用性能已經達到了國際同類產品中的先進水平。
ZPDG型自平衡多級鍋爐給水泵適用工況：
ZPDG型自平衡多級泵主要用于輸送不含固體顆粒、溫度為-20℃~105℃的清水或物理化學性質類似于清水的液體。適用于高、中、低壓給水用。也可通過改變水泵材質(或過流部件材質)、密封形式和增加冷卻系統用于輸送溫度≤210℃熱水、油類、腐蝕性或含磨料（固體顆粒不大于2%，粒度小于1mm，介質固體濃度小于5%wt。）的介質等。
ZPDG型自平衡多級鍋爐給水泵設計標準：
符合API610 8th /API610 9th /API610 10th 標準設計
密封系統按照API682第二版設計
ZPDG型自平衡多級鍋爐給水泵參數范圍：
最大流量Qmax=850m3/h
最大揚程Hmax=1800m
運行溫度t≤210℃
最大轉速nmax=2950rpm
ZPDG型自平衡多級鍋爐給水泵型號說明：
ZPDG25-50×3
ZPDG-單吸、多級鍋爐給水泵
25-流量(m3/h)
50-泵單級揚程
3-泵級數
40ZPDGⅠ40×3
40-泵進口口徑
ZPDG-自平衡單吸、多級鍋爐給水泵
40-泵單級揚程
3-泵級數
ZPDG型自平衡多級鍋爐給水泵結構型式：
泵的吸入口、吐出口均垂直向上，轉子軸向力由自平衡裝置以及軸承平衡。軸封可為填料密封，也可為機械密封。轉子的支承僅DG85-80、DG85-67、DG155-67采用滑動軸承，稀油潤滑，其它泵均采用滾動軸承。
ZPDG型自平衡多級鍋爐給水泵旋轉方向：
從電機端看，泵為順時針方向旋轉。
ZPDG型自平衡多級鍋爐給水泵主要零件材質：
基礎材質：泵的過流部件除DG85-80、200DG43材質為鑄鋼外，其余泵材質均為鑄鐵。用戶根據具體使用情況需求，可選材質有灰鐵、球鐵、304、316、317L、904L、CD4等各種材質。
ZPDG型自平衡多級鍋爐給水泵成套范圍：
成套供應泵、電機、止回閥、閘閥、公用底座或本身底座。
ZPDG型高壓自平衡節段式離心泵將傳統多級離心泵的結構形式進行了創新，取消了多級離心泵的軸向力平衡機構，是采用了平衡盤或平衡鼓結構的D、DG型多級離心泵最好的替代品。
由于無平衡裝置，既無平衡盤的摩擦損失又無平衡環的回流損失，所以水泵整體效率比同類其他多級泵提高了5-14%，同時也徹底解決了因平衡裝置失效而導致的平衡盤和平衡盤座的磨損或轉子咬死等各種故障，不僅延長了水泵的使用壽命，而且間接降低了維護成本。多年的用戶使用反饋及現場運行證明，該產品的使用性能已經達到了國際同類產品中的先進水平。
ZPDG型自平衡多級鍋爐給水泵適用工況：
ZPDG型自平衡多級泵主要用于輸送不含固體顆粒、溫度為-20℃~105℃的清水或物理化學性質類似于清水的液體。適用于高、中、低壓給水用。也可通過改變水泵材質(或過流部件材質)、密封形式和增加冷卻系統用于輸送溫度≤210℃熱水、油類、腐蝕性或含磨料（固體顆粒不大于2%，粒度小于1mm，介質固體濃度小于5%wt。）的介質等。
ZPDG型自平衡多級鍋爐給水泵設計標準：
符合API610 8th /API610 9th /API610 10th 標準設計
密封系統按照API682第二版設計
ZPDG型自平衡多級鍋爐給水泵參數范圍：
最大流量Qmax=850m3/h
最大揚程Hmax=1800m
運行溫度t≤210℃
最大轉速nmax=2950rpm
ZPDG型自平衡多級鍋爐給水泵型號說明：
ZPDG25-50×3
ZPDG-單吸、多級鍋爐給水泵
25-流量(m3/h)
50-泵單級揚程
3-泵級數
40ZPDGⅠ40×3
40-泵進口口徑
ZPDG-自平衡單吸、多級鍋爐給水泵
40-泵單級揚程
3-泵級數
ZPDG型自平衡多級鍋爐給水泵結構型式：
泵的吸入口、吐出口均垂直向上，轉子軸向力由自平衡裝置以及軸承平衡。軸封可為填料密封，也可為機械密封。轉子的支承僅DG85-80、DG85-67、DG155-67采用滑動軸承，稀油潤滑，其它泵均采用滾動軸承。
ZPDG型自平衡多級鍋爐給水泵旋轉方向：
從電機端看，泵為順時針方向旋轉。
ZPDG型自平衡多級鍋爐給水泵主要零件材質：
基礎材質：泵的過流部件除DG85-80、200DG43材質為鑄鋼外，其余泵材質均為鑄鐵。用戶根據具體使用情況需求，可選材質有灰鐵、球鐵、304、316、317L、904L、CD4等各種材質。
ZPDG型自平衡多級鍋爐給水泵成套范圍：
成套供應泵、電機、止回閥、閘閥、公用底座或本身底座。
